Détails sur le produit:
|
Nom: | Autoclave en fibres de carbone | Type de fan: | Type de sonnerie |
---|---|---|---|
Matériau de chauffage: | 304 SOLIDES SOLUBLES | Puissance de chauffage: | 240kw |
Type de refroidissement: | L'eau | Matériau de refroidisseur: | solides solubles |
Surligner: | autoclave aérospatial,machine industrielle d'autoclave,Autoclave standard de fibre de carbone d'ASME |

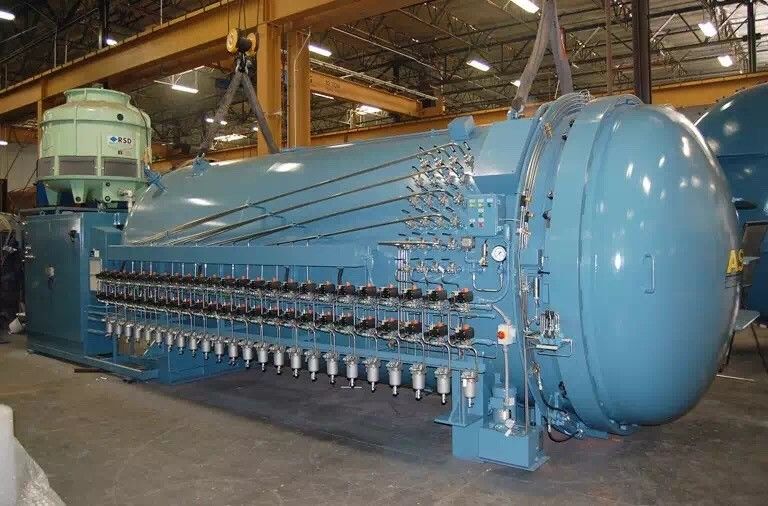

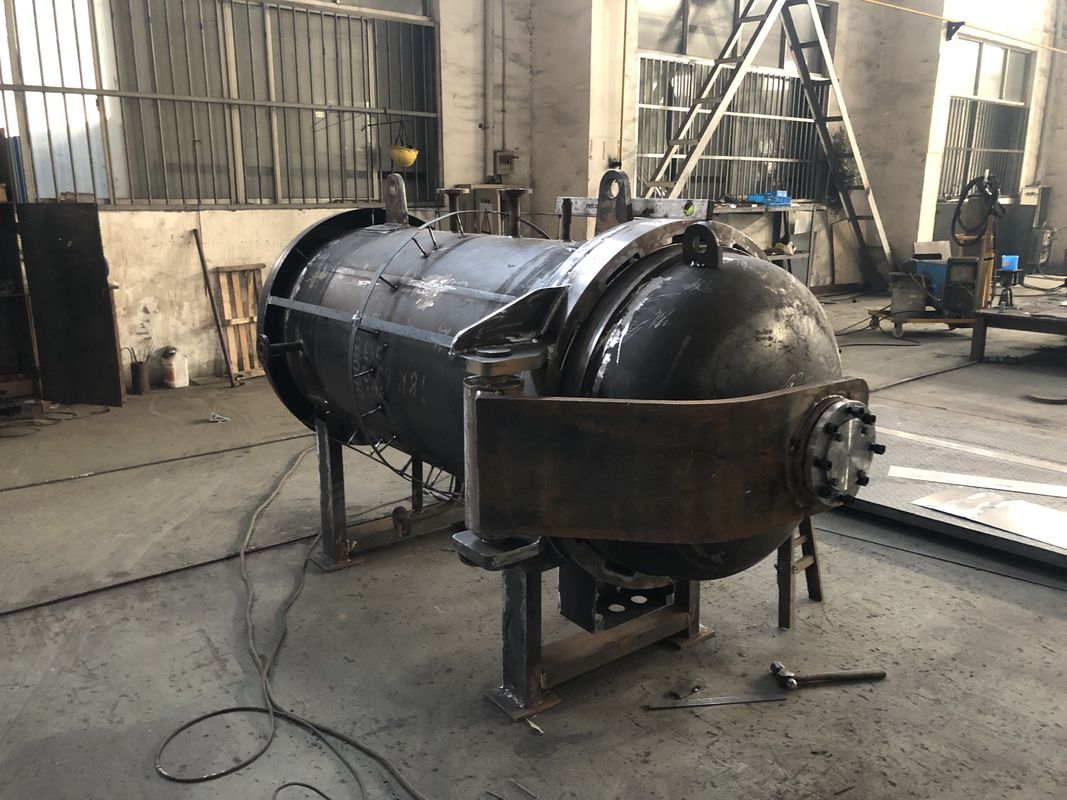

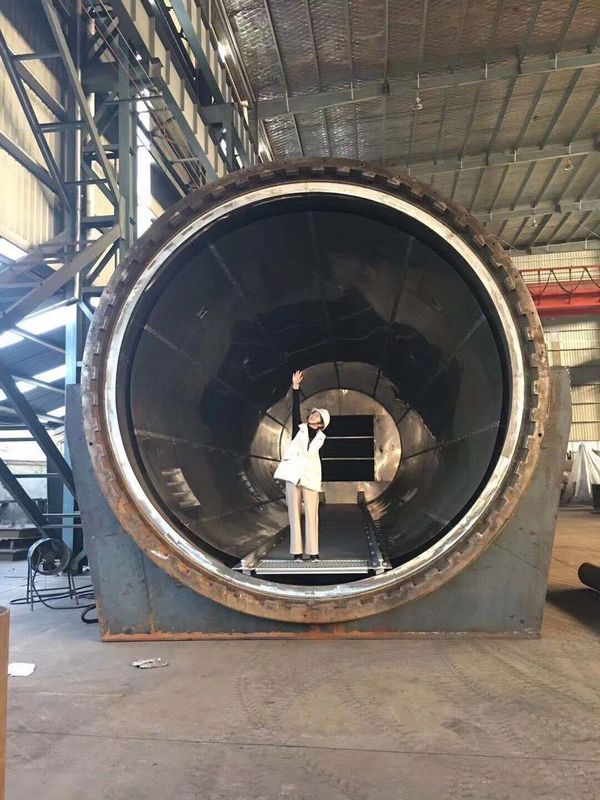

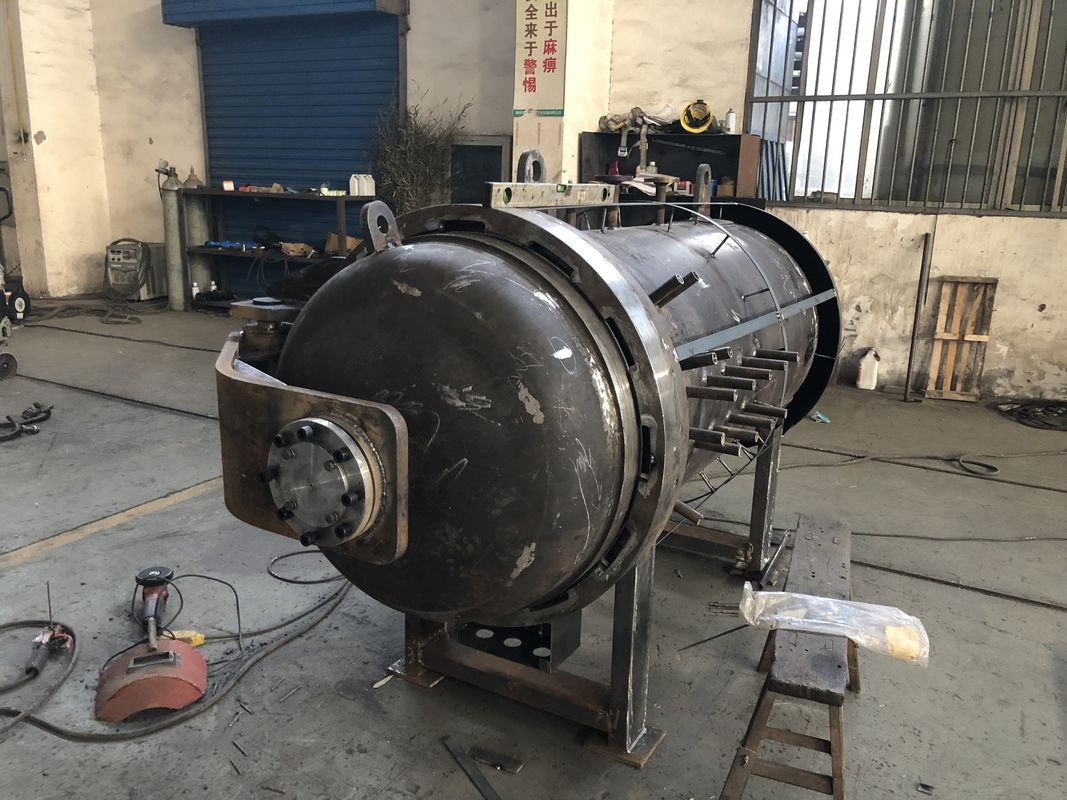

Autoclave en fibre de carbone standard ASME de 240 kW Puissance de chauffage Φ2200 mm × 6000 mm
L'autoclave composite OL2260 une introduction détaillée
Les données techniques relatives à l'autocalve compositeΦ2200 mm×6000 mm
1.1 Nom | Unité | Données | |
Utilisation | Pour les matériaux composites | ||
Type d'autoclave | Réglage | Légères | |
Type de porte | Réglage | Côté hydraulique ouvert | |
Diamètre effectif | mm | 2200 | |
Longueur effective | mm | 6000 | |
Pression de travail maximale | MPa | 1.6 | |
Température de fonctionnement maximale | °C | 250 | |
Matériau de coque d'autoclave | SA516 | ||
Matériau de la bride du corps de l'autoclave | SA105 | ||
Type d'isolation | Isolement intérieur | ||
Matériau d'isolation |
· Laine céramique aluminosilicate (résistante à la température) ·, retardateur d'inflammation) |
||
Taux de hausse de température | °C/min | Déchargement à 0,1°C/min | |
Taux de baisse de température | °C/min | Déchargement à 0,1°C/min | |
Arrêt de la température vers le bas | °C | 60 | |
Parité de la température intérieure | °C | ± 2,0 (moyenne de déchargement) | |
La différence entre le contrôle de la température | °C | ±1,0 (moyenne de déchargement) | |
Particules de chauffage électrique | Une pièce |
· Pour la mesure de la température, on utilise un thermocouple de type K, 12 pièces au total, toutes indépendantes les unes des autres Partie d'air 2 pièces, mesure de température des moules 10 pièces |
|
Taux de hausse de pression | MPa/min | 0-0.05 ((Le déchargement peut être réglé) | |
Le taux de libération de pression | MPa/min | 0-0.05 ((Le déchargement peut être réglé) | |
La précision du réglage de la pression | MPa | ± 0.014 | |
La température de la surface de l'autoclave | °C | Température ambiante + 20°C, parties n'excédant pas 60°C | |
Poids du matériau de chargement | Poids de la pâte | 2000 ((le rail à l'intérieur de l'autoclave) 6# rail léger | |
Le silencieux est bruyant | dBA | ¢ 75 | |
1.2 Conception de base | |||
Plage de température de fonctionnement | °C | 5 à 40 °C | |
Énergie électrique | V | 380V à trois phases | |
Fréquence | Hz | 50 | |
Pression de la source d'air de commande | MPa | 0.8 | |
Pureté de la source d'air de contrôle | -5°C sans huile, pionnée par la rosée -5°C | ||
Pression de l'eau du cycle | MPa | 0.3 | |
1.3 Système de cycle de l'air | |||
Type de ventilateur | Type d'anneau | ||
Nombre de ventilateurs | 1 | ||
Puissance du ventilateur | KW | 45 | |
Mode de commande du ventilateur | Contrôle du démarrage et de l'arrêt de la conversion de fréquence (réglage automatique PID) | ||
1.4 Système de chauffage | |||
Type de chauffage | électrique | ||
Quantité de chauffage | Une pièce | 1 | |
Matériau de chauffage | 304 SS | ||
Puissance de chauffage | KW | 240 | |
Chauffage non débité | Régulateur de puissance (par PID) | ||
Type de régulateur de chauffage | contrôle hiérarchique par PID | ||
1.5 Système de refroidissement | |||
Type de refroidissement | L'eau | ||
Quantité de refroidisseur | Réglage | 1 | |
Matériau de refroidisseur | Les SS | ||
Type de commande de refroidissement | Valve de réglage de refroidissement principale | ||
Valve de réglage de pré-refroidissement | |||
Valve de réglage de refroidissement de l'air | |||
Parcours manuel | |||
1.6 Système sous vide | |||
Type de pompe à vide | Réglage | 2,suction de saté ≥ 160m3/h, une utilisation une pièce de rechange | |
Quantité de connexion sous vide | Une pièce | 8 | |
Ligne de vide | pièce | 8 | |
Mesure du vide | Une pièce | 8 | |
Le vide ultime limite | MPa | - 0,098 MPa | |
Réservoir sous vide | M3 | ≥ 05 | |
Pipe souple sous vide | 8 pièces, 2m, 4m, 5m, 6 pièces chacune | ||
1.7 Système de commande | |||
Écran tactile Siemens PLC+ | Réglage | 1 | |
Composants Schneider | Réglage | 1 | |
Unité de chauffage | Réglage | 2 | |
Panneau de commande | Réglage | 2 |
2,Le système et la fonction de notre autoclave
3.1 Porte | |||
1 | Le mécanisme d'ouverture rapide est conçu en combinant les avantages du bras latéral de la porte ouverte rapide de l'autoclave pressée à chaud au pays et à l'étranger.le tournage et le verrouillage du mécanisme de la porte rapide sont conçus comme une forme de conduite hydraulique. Après ouverture du mécanisme de porte ouverte, il est situé sur un côté de l'autoclave.et la porte du réservoir a une structure de support indépendante, qui a une rigidité et une résistance suffisantes sans déformation. | ||
2 | Dépenses d'ouverture à l'égard du client | ||
3 | le joint pour l'étanchéité est en caoutchouc de silice de type V, etrésistant à la température260°C, peut normalement être utilisé plus de 1000 fois. | ||
4 | La porte est équipée d'un dispositif de verrouillage manuel et d'un dispositif d'arrêt manuel. | ||
5 | Peut mesurer la température à l'intérieur de l'autoclave, lorsque la pression dans l'autoclave n'est pas dans le bon état, ne peut pas ouvrir la porte. | ||
3.2 Système d'autoclave | |||
1 | La conception sera conforme au code ASME. |
|
|
2 | Utilisation de la coque de l'autoclave SA516matériau, utilisation de la bride du corps SA105matériau | ||
3 | Peinture: après l'achèvement de l'autoclave, premièrement broyage, polissage, élimination de la rouille, puis pulvérisation de primer de rouille comme primer; bon marquage anticorrosion; | ||
4 | Peut être selon les exigences du client, besoin de fournir la couleur alta. | ||
5 | Poids total: environ 30 tonnes | ||
3.3 Système de chauffage | |||
1 | Chauffage électrique, chauffé par tube en acier inoxydable. | ||
2 | Le chauffage est fixé à l'extrémité de l'autoclave, avec roue mobile, peut être enlevé facilement pour l'entretien quotidien | ||
3 | Puissance de chauffage: environ 240 kW; | ||
4 | La puissance réglable de la zone de chauffage, peut réaliser une efficacité élevée et économiser. | ||
5 | Contrôle du contacteur de classification du régulateur de puissance: contrôle de la stabilité thermique, haute précision de commande; | ||
6 | PID (réglage automatique) Contrôle proportionnel 0 à 100% de sortie | ||
3.4 Système de refroidissement | |||
1 | 304 échangeur de chaleur en acier inoxydable, toutes les pièces humides internes sont en acier inoxydable | ||
2 | Échangeur de chaleur fixé à l'extrémité de l'autoclave, avec roue mobile, peut être facilement enlevé pour l'entretien quotidien | ||
3 | PLC Contrôle proportionnel 0 à 100% de la sortie de la soupape de refroidissement | ||
4 | PLC Contrôle proportionnel 0 à 100% contrôle de sortie du refroidisseur de la machine de refroidissement par air, refroidissement par humidité atomisée | ||
3.4 Description de l'augmentation de pression et de la libération de pression | |||
Régulation proportionnelle du PLC 0-100% soupape de levée de pression de sortie. | |||
Régulation proportionnelle du PLC 0-100% vanne de libération de pression de sortie | |||
Avec silencieux. | |||
3.4 Système d'isolation et de conduction de l'air | |||
1 | Type d'isolation:isolation intérieure | ||
2 |
· Matériau: laine céramique en aluminosilicaterésistant à la température |
||
3 | Épaisseur de l'isolation: 100 mm | ||
4 | Plaque de revêtement d'isolation: la plaque de protection en acier inoxydable, la couche d'isolation thermique à l'intérieur du réservoir, la plaque d'acier de revêtement adoptent la structure sans rivet,empêche efficacement la remise de s'étendre et de se contracter, et de maintenir à l'écart le coton isolant thermique, et de prendre de bonnes mesures de protection. | ||
5 | Le tube conducteur d'air est en acier inoxydable, et aucun rivetage n'est pratique pour l'installation et l'entretien.Les deux côtés du tube conducteur d'air sont également équipés de crochets, et le tuyau sous vide et les thermocouples peuvent être suspendus. | ||
3.5 Système de sécurité | |||
1 | Il existe des mécanismes pneumatiques, mécaniques et électriques de verrouillage des portes. | ||
2 | Il est équipé d'un système d'alarme / interverrouillage à température supérieure, d'un système d'alarme / interverrouillage à surpression, d'un système d'alarme / interverrouillage à fuite sous vide. | ||
3 | Le verrouillage du ventilateur et du tuyau de chauffage, et le tuyau de chauffage peut être démarré après l'ouverture du ventilateur. | ||
4 | La soupape de sécurité est installée conformément à la norme ASME. | ||
5 | Avec l'air à zéro pression, le système de détection de température, la pression de l'air, la température n'est pas sûre lorsque la pression, ne peut pas ouvrir la porte, afin d'éviter la pression de blesser les gens. | ||
3.6 Système sous vide | |||
1 | Avec deux pompes à vide comme source de vide, une pompe à vide à palettes rotatives (une à usage unique et une à usage de rechange) est adoptée, et le débit de pompage de chaque pompe à vide est de 160 m3/h,qui assure la pression sous vide de la cavité de la membrane -00,098 MPa (pression absolue). | ||
2 | Le réservoir tampon à vide et le système de vide à vide équipé d'un fond de 0,5 m intégrés ensemble.Lorsque le tuyau de vide est évacué en raison de la fuite du sac à vide, parce que la défaillance n'est pas coupée à temps et que la pression du réservoir sous vide atteint une valeur de pression positive, la vanne de sécurité s'ouvre automatiquement et s'épuise,et protège le réservoir de stockage sous vide et la pompe à vide. | ||
3 | 2 pompes à vide peuvent être automatiquement commutées toutes les 1 heure; durée de vie limitée de la pompe à vide de protection | ||
4 | Le système de vide est mesuré et séparé, et la conduite de vide à huit voies DN15 est contrôlée par une soupape pneumatique à bille haute et vraie.La voie 8 est utilisée pour mesurer le degré de vide par l'intermédiaire du transmetteur de pression (le degré de vide peut être réglé et la valeur numérique peut être réglée), et la précision de détection est élevée.pour assurer la stabilité et la sécurité du système de vide dans les conduites de vide; tous les tuyaux sont en acier inoxydable; | ||
3.7 Système de commande automatique | |||
1 | Le système de commande est constitué d'un double contrôleur programmable de la série SIMATIC PLC200 de SIEMENS + écran tactile pour contrôler l'ensemble du processus. | ||
3 | L'écran tactile est facile à surveiller et à utiliser. Il dispose d'un menu de raccourci et d'un bouton d'opération. Il affiche et enregistre des courbes de données en temps réel, il peut définir et afficher des courbes de programme,afficher les courbes de fonctionnement réellesLa température de chaque point, la pression dans le réservoir et le degré de vide sont enregistrés et enregistrés.Il peut surveiller l'état de fonctionnement du réservoir de pressage à chaud actuel (chauffageLes informations relatives aux points d'alarme du système de réservoir de pressage à chaud peuvent être affichées en temps réel. | ||
4 | Les procédures de travail telles que la température, la pression, le temps et le vide sont contrôlés automatiquement par l'écran tactile SIEMENS PLC+.programme de contrôle de chauffage et de durcissement à haut rendement et écologique développé par notre sociétéLe programme est conçu pour le pompage sous vide automatique, le chauffage automatique, la conservation automatique de la chaleur (définir un certain nombre de processus et de procédures,chaque programme peut mettre en place plusieurs sections d'isolation thermique), booster automatique, emballage automatique, déchargement automatique (définir un certain nombre de processus et de procédures, chaque programme peut définir une pluralité de section de pression de boost),contrôle automatique de l'ensemble du processus de temps de travail. Le temps de processus, la température du processus et la pression du processus peuvent être modifiés en ligne. Le processus peut être stocké dans le disque U. Après avoir configuré le programme de processus, le processeur peut être chargé sur un disque U.il n'est pas nécessaire que l'opérateur obtienne les marchandises directement après l'achèvement du processusLa sauvegarde dispose d'une fonction de fonctionnement manuel et peut être utilisée automatiquement et manuellement pour compléter l'ensemble du processus de contrôle. | ||
5 | La courbe du vide de température et de pression est générée automatiquement pour surveiller l'ensemble du processus. | ||
6 | Le rapport historique de la température et de la pression sous vide est généré automatiquement et le disque en U peut être connecté pour l'impression. |
